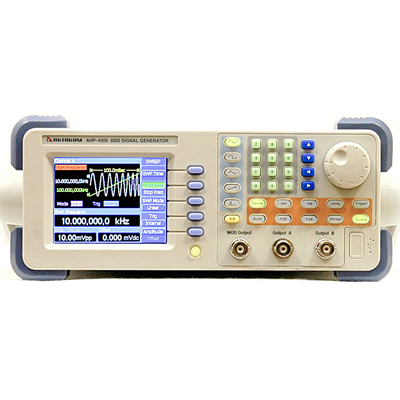

Генератор сигналов функциональный АНР-4305
|
Генератор сигналов функциональный АНР-4305
2 канала.
Канал 1: частотный диапазон: 1 мкГц...300 МГц (синус); выходной уровень: -127...+13 дБм; тип модуляции: АМ, ЧМ, ЧМн, ФМн; качание частоты; режим пачки.
Канал 2: частотный диапазон: 1 мкГц...2 МГц (синус); амплитуда выходного сигнала (выс. импеданс) до 6 Впик-пик; 5 форм сигналов.
DDS технология. Погрешность опорного генератора: 5 ppm. Фазовый сдвиг: 0..360.
Отличительные особенности:
- Прямой цифровой синтез
- Высокая стабильность и точность установки частоты
- Высокое разрешение (до 1 мкГц)
- Малый уровень искажений
- Форма выходного сигнала: канал 1: синус; канал 2: синус, меандр, импульс, треугольник, пила
- Модуляция: АМ, ЧМ, ЧМн, ФМн
- Режимы свипирования по амплитуде и частоте
- Режим выдачи пачек импульсов (1…10000) 3.5" QVGA
- ЖК дисплей
- Интерфейс RS-232
Технические характеристики генератора сигналов функциональный АНР-4305:
|
Основные характеристики
|
|
|
Частотный диапазон (синус)
|
Канал 1: 1 мкГц…300 МГц
Канал 2: 1 мкГц…2 МГц
|
|
Наилучшее разрешение по частоте
|
Канал 1: 1 мкГц
Канал 2: 1 мкГц
|
|
Точность установки
|
± 5 ppm (канал 1 и 2)
|
|
Амплитуда/Уровень (50 Ом)
|
Канал 1: 0,1 мкВскз...1,0 мкВскз / -127 дБм…+13 дБм
Канал 2: 0,01 мВпик-пик…3 Впик-пик
|
|
Минимальное разрешение
|
Канал 1: 0,01 мкВ/0,001 дБ
Канал 2: 0,01 мВ
|
|
Точность
|
Канал 1: ± 2 дБ
Канал 2 (<100 >
|
|
Синусоидальный сигнал
|
|
|
Коэффициент гармоник
канал 1 |
-30 дБн (уровень <+4 > |
|
Амплитудная модуляция АМ (канал 1)
|
|
|
Глубина АМ
|
0…120% (≤ 80 МГц), 0…80% (> 80 МГц) на уровне <+4 >
|
|
Частота модуляции
|
100 мГц…10 кГц
|
|
Источник
|
внутренний/внешний
|
|
Частотная модуляция ЧМ (канал 1)
|
|
|
Девиация частоты
|
100 мГц…10 кГц (≤ 80 МГц);
100 мГц…1 кГц (> 80 МГц)
|
|
Частота модуляции
|
Fнесущ./2 (≤ 80 МГц);
1 мкГц…100 кГц (> 80 МГц)
|
|
Источник
|
внутренний
|
|
Частотная манипуляция ЧМн (канал 1)
|
|
|
Диапазон F1, F2 (4 диапазона)
|
1 мкГц…80 МГц (скорость FSK < >
80 МГц…120 МГц (скорость FSK < >
120 МГц…200 МГц (скорость FSK < >
200 МГц…300 МГц (скорость FSK < >
|
|
Источник
|
внутренний/внешний
|
|
Фазовая манипуляция ФМн (канал 1)
|
|
|
Фазовый сдвиг
|
0…360°
|
|
Временной сдвиг
|
0.1 мс…800 с
|
|
Источник
|
внутренний
|
|
Свипирование (канал 1)
|
|
|
Закон
|
линейное и логарифмическое, по амплитуде и частоте
|
|
Начальная частота
|
100 мГц…300 МГц (4 диапазона)
|
|
Цикл свипирования
|
1 мс…800 с (лин. < > 80 МГц)
|
|
Режим пачек (канал 1)
|
|
|
Количество циклов
|
1…10000
|
|
Временной сдвиг
|
0.1 мс…800 с
|
|
Источник
|
внутренний/внешний
|
|
Общие данные
|
|
|
Питание сети
|
110…127 В/ 220…240 В
|
|
Габаритные размеры
|
255x170x370 мм
|
|
Масса
|
4 кг
|
Комплект поставки (стандартный):
- Генератор сигналов АНР-4305
- Кабель питания
- Соединительный кабель BNC – 2 шт.
- Руководство по эксплуатации
