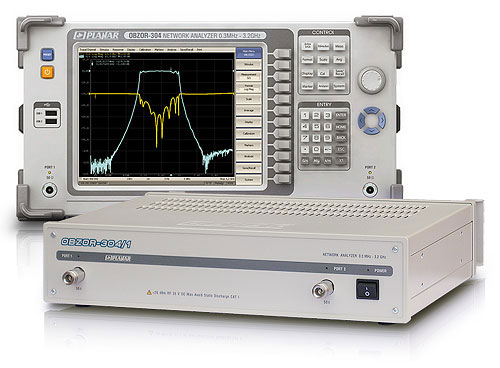

Измеритель ИККП Обзор-304/1
Особенности измерителя Обзор-304/1:
-
Рабочий диапазон частот 0,3 МГц … 3,2 ГГц;
-
Измерение S-параметров радиотехнических устройств: комплексного коэффициента передачи и отражения;
-
Основной тракт 50 Ом (тип N), дополнительно возможны измерения в любых коаксиальных трактах при использовании соответствующих переходов и калибровочных мер;
-
Высокая точность измерений при использовании коррекции систематических погрешностей;
-
Опции - калибровочные меры, адаптеры-переходы, меры для поверки;
-
Измерение коэффициента передачи систем с переносом частоты;
-
Управление и получение результатов измерения на внешнем компьютере;
-
Программное обеспечение совместимо с ОС Win;
-
Малые массо-габаритные параметры.
Технические характеристики измерителя Обзор-304/1:
|
Параметр |
Значения |
|
Параметры генератора |
|
|
Диапазон частот |
0,3 МГц ... 3,2 ГГц |
|
Разрешающая способность установки частоты |
0,001 Гц |
|
Погрешность установки частоты |
±5х10-6 |
|
Уровень выходного сигнала |
-45 ... +120 дБмВт |
|
Погрешность установи уровня |
±1 дБ |
|
Время перестройки (измерения на одной частоте) |
100 мкс |
|
Параметры приемника |
|
|
Полоса фильтра |
1 Гц ... 30 кГц |
|
Уровень шума |
не более - 125 дБмВт при фильтре 10 Гц |
|
Максимальный уровень входной мощности |
+ 25 дБмВт |
|
СКО развертки |
не более 0,001 дБ при фильтре 3 кГц |
|
Погрешность |
|
|
Относительная погрешность измерения коэффициента отражения |
±(2,5...50)% в диапазоне коэффициентов отражений 0,015...1 |
|
Абсолютная погрешность измерения фазы коэффициента отражения |
±(2...22)0 в зависимости от модуля КСВН |
|
Абсолютная погрешность измерения модуля и фазы коэффициента передачи |
±(0,1...1) дБ в диапазоне -90 ...+15 дБмВт =(1...6)0 |
|
Общие данные |
|
|
Интерфейс |
USB, опции - LAN, КОП |
|
Возможности ПО |
4 окна индикации, декартовы и полярные координаты, диаграмма Вольперта - Смита, маркеры |
|
Габаритные размеры |
275 х 415 х 97 мм |
Комплект поставки Обзор-304/1
|
№ |
Наименование |
Количество |
|
1. |
Блок измерительный |
1 |
|
2. |
Кабель питания |
1 |
|
3. |
Программное обеспечение |
1 |
|
4. |
Руководство по эксплуатации |
1 |
