Генератор трассировочный АГ-120Т, мощностью до 180 Вт

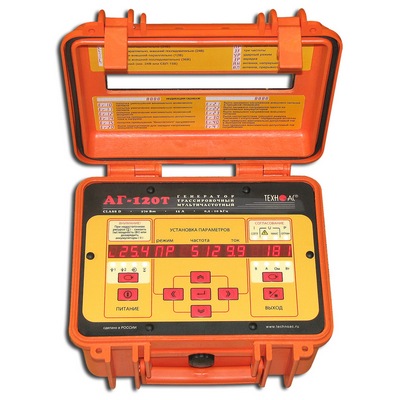

  • Генератор трассировочный АГ-120Т

    /images/all/3/954/big/img_5.jpg

    jijijij

    Генератор трассировочный АГ-120Т, мощностью до 180 Вт

ЦЕНА С НДС: по запросу


В КОРЗИНУ


Артикул: 00-00003758

Генератор трассировочный АГ-120Т



Генератор АГ 120 Т не имеет равных по качественному показателю соотношения: мощность-ресурс-габариты-вес!



Тип оборудования: трассировочный генератор

Страна производитель: Россия
Серия: АГ-120
Модель: АГ-120Т
Описание: прибор для локализации и диагностики подземных коммуникаций, кабелей, трубопроводов.



Сертификаты на трассировочный генератор АГ-120Т:

- Сертификат соответствия. Генератор трассировочный АГ-120Т соответствует ГОСТ Р 51350-99, ГОСТ Р 51522-99



Гарантия на генератор трассировочный АГ-120Т: 12 месяцев



АГ-120Т - МУЛЬТИЧАСТОТНЫЙ портативный генератор для электромагнитного и акустического методов трассопоиска.


Генератор АГ-120Т предназначен для локализации и диагностики подземных коммуникаций (кабели, трубопроводы).
Мах мощность генератора от 120 Вт до 270 Вт (в зависимости от выбранных режимов работы).



Применение генератора позволяет:



  • Трассировка коммуникаций электромагнитным методом (кабели, металлические трубопроводы) и акустическим методом(металлические и   НЕМЕТАЛЛИЧЕСКИЕ трубопроводы)
  • Высокоэффективный поиск мест повреждения кабеля
  • Диагностика газопроводов и определять места повреждения изоляции защитных покрытий
  • Работа с любым приемником благодаря возможности выбора любой рабочей частоты в диапазоне 200-10000 Гц



ОСОБЕННОСТИ генератора:

- Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника
- Мультичастотный (200-10000 Гц) многофункциональный прибор может комплектоваться любым поисковым    приемником, использующий данный диапазон частот.
- Автоматический выбор выходной мощности "интеллектуальной" программой выбора мощности
- Встроенный "мультиметр выхода" показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Высокий выходной ток (до 15А) позволяет эффективно работать на "низкоомных" (до КЗ) нагрузках (например, заземленных трубопроводах).
- Высокое выходное напряжение (220В автоном./330 В с дополнит. аккумулятором) позволяет эффективно трассировать "высокоомные" коммуникации большой протяженности.
- Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможность работы в дождливую погоду (вкл/откл.; просмотр параметров с закрытой крышкой



Технические характеристики генератора АГ-120Т:





Выходной усилитель мощности импульсный, технология CLASS D(BD), КПД > 80%
Частоты f1, f2, f3 («постоянные»)

Частота f4 («временная»)
- выбираются пользователем в диапазоне 200...10000 Гц с дискретностью 1 Гц и заносятся в энергонезависимую память.
- выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.

Режимы генерации

непрерывный, импульсные посылки, трехчастотный, генерация ударных импульсов

Максимальная выходная мощность, не менее, Вт
- при автономном питании
- с добавлением внешнего аккумулятора

120 (непрерывно на 1,2...400 Ом) / 180 (импульсы на 0,8...270 Ом)
180 (непрерывно на 1,8...600 Ом) / 270 (импульсы на 1,2...400 Ом)
Cогласование с нагрузкой - автоматическое, обеспечивающее достижение заданного выходного тока
- ручное (кнопками «больше» / «меньше»)
Источники питания
- встроенный аккумуляторный комплект
- сетевой блок для работы или зарядки аккумуляторов
- допустимый внешний источник питания

- два свинцовых герметичных аккумулятора 12В/12Ач
- выходное напряжение 15В, выходной ток 16Аmax
- напряжение 11...27В, ток не менее 15А

Автоматические функции

- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания)
- автосогласование (установка заданного тока в нагрузке)
- автоматический «интеллектуальный» выбор выходной мощности с функцией «стабилизации» выходного тока (±1dB)
- специальная программа согласования с передающей рамочной антенной
- встроенное автоматическое зарядное устройство
- «автоотключения» генерации и соответствующая индикация при экстремальных ситуациях
- «автоотключение» питания при простое (1мин)

Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона

- все питающие напряжения
- режимы и установки
- время оставшееся до разряда питающих батарей при данном энергопотреблении
- «мультиметр выхода»:
«напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»

Задаваемый выходной ток, А
- непрерывный и трехчастотный режимы
- импульсные посылки


0,1...10
0,1...15
Максимальное выходное напряжение, В:
- ограниченное «по умолчанию» на безопасном уровне
- возможное при автономном питании
- возможное с добавлением внешнего аккумулятора
- возможное при питании от сетевого блока

24
220
330
140

Время непрерывной работы при максимальной выходной мощности, не менее, час
- непрерывная генерация(120Вт автон./180Вт с доп. акк.)
- импульсные посылки (180Вт автон./270Вт с доп. акк.)
- при максимальной частоте и силе ударных импульсов

1,2
9
22

Время зарядки полностью разряженных встроенных аккумуляторов не более, час

6

Габаритные размеры генератора, не более, мм

305х270х194

Вес генератора, не более, кг

12

Допустимый диапазон температур окружающей среды при эксплуатации минус 30...+45ºС

Допустимое сопротивление нагрузки

0...∞

Класс климатической защиты IP54 (пылеводонепроницаемый)


Примечание: генератор АГ-120, в отличие от АГ-120Т, предназначен только для трассировки металлических коммуникаций электромагнитным методом и отличается от базовой модели АГ-120Т отсутствием функций "автоматическое ограничение выходного напряжения на безопасном уровне" и "управление ударным механизмом". АГ-120 имеет индикацию наличия опасного напряжения (более 24 В).



Комплект поставки генератора АГ-120Т

  • Генератор АГ-120Т;
  • Руководство по эксплуатации

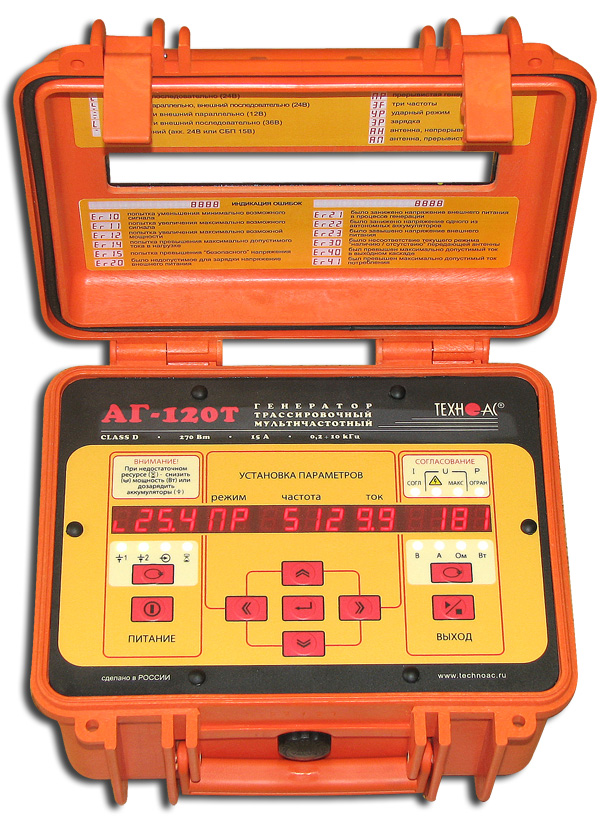

Генератор трассировочный АГ-120Т
