Модульная одно- или трехфазная передвижная измерительная лаборатория Classic для кабелей

  • Автолаборатория Seba Classic

    /images/all/3/978/big/img_5.jpg

    jijijij

    Модульная одно- или трехфазная передвижная измерительная лаборатория Classic для кабелей
  • /images/all/3/978/big/img_14.jpg

  • /images/all/3/978/big/img_16.jpg

    1

ЦЕНА С НДС: по запросу


В КОРЗИНУ


Тип оборудования: автолаборатория, передвижная лаборатория

Производитель автолабораторий: Seba KMT, Германия (Россия)

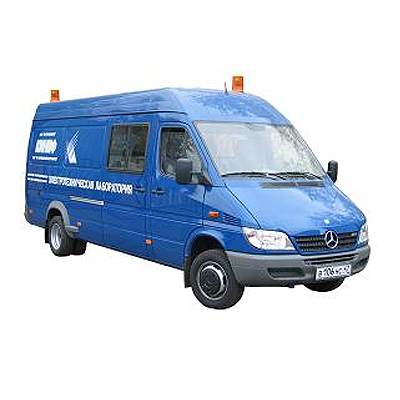

Описание: Электротехническая лаборатория на базе автомобиля для испытаний кабелей

Гарантия на автолабораторию Seba Classic : 12 месяцев.

Модульная одно- или трехфазная передвижная измерительная лаборатория Classic для кабелей

Построенная по модульному принципу одно- или трехфазная передвижная измерительная лаборатория для испытания и локализации мест неисправностей в силовых кабелях сетей низкого и среднего напрядения.

Система Classic предлагает максимальную возможность варьирования в оснащении лаборатории. В вашем распоряжении имеется 2 цкнтральных панели переключения сети питания для управления модульной системой.

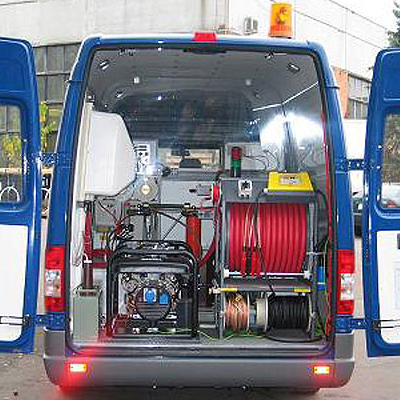

Технические параметры для испытания, энергию импульса для точной локализации, функции прожига и локализации места неисправности оболочки модно легко изменить согласно специфическим желаниям заказчика, как в отдельных приборах, так и в комбинированном оборудовании в одно- или трехфазном исполнении.В отсеке высокого напряжения находятся модули высокого напряжения, разрядные устройства и кабельные барабаны для подключения к измеряемому объекту. Доступ в отсек высокого напряжения звщищен с помощью цепи безопасности с контактами в двери. В измерительном отсеке находятся необходимые для проведения измерений модули.

В даннцю систему могут быть интегрированы следующие методы предварительного определения места неисправности:
  • Измерение методом отражения
  • Активный или пассивный ARM - фильтр
  • токоимпульсный метод 32 kV
  • метод развязки по напрядению 130 kV
Испытательную систему для для эффективного и щадящего испытания ПЭ, ПВХ и бумажно-масляных кабелей запатентованным методом методом испытания сверхнизкой частотой 0,1 Гц напряжением косинусно-прямоугольной формы пожно приобрести по желанию.

Особенности
  • Индивидуальное оснащение отдельными приборами или еоибинированным оборудованием
  • Выборочно могут быть установлены ручной переключатель с воздцшной изоляцией или же коифортная панель SF6 с газовой изоляцией, комбинированный переключатель режимов и фаз
  • Многочисленные меры безопасности для обслуживаюшего персонала. Автоматическое избежание и индикация ошибочных операций (напр. недостаточное заземление)
  • Оптимизированные методы предварительной локализации для длинных участков кабеля (более 4 км) методом активного ARM - измерения
  • Подключаемые опции для для рефлектометра такие как сетевой импульсный переключатель, подключение для измерения на воздушных линиях, или сетевой разделительный фильтр оптимально расширяют область применения
  • Отдельные приборы можно вытащить из стойки (напр. для сервисных работ) и работать с нимию Остальная часть системы при этом остается работоспособной.
Модули высого напряжения

Прочное и мощное испытательное оборудование высокого напрядения позволяет проводить испытания постоянным напряжением до 70 кВ или, соответственно, до 130 кВ. Трансформатор высокого напряжения в твердотельной изоляции абсолютно прост в обслудивании и устойчив при коротких замыканиях. Отдельно можер быть вмонтировано прожигающее устройство до 14 кВ.

Из-за небольших габаритов и веса возможно использование комбинированного оборудования, как например, генератор ударных волн и испытательный прибор постоянного тока. Система для определения неисправности в кабеле и для испытания кабельных установок постоянным напрядением и свернизкой частотой состоит из одного основного многостороннеприменяемого прибора и рзличных дополнительных установок, которые совместимы с данными техническими требованиями. Преимущество состоит в ее маленьких габаритах при равных рабочих характеристиках.

Генераторы ударных волн высокого напряжения дают возможность ступенчатого выбора напряжения 0 - 2 / 4 / 8 / 16 / 32 кВ, а также осуществить отдельный импульсный запуск или цикличное повторение импульсов. Энергия импульсов в зависимости от системы может составлять от 1000 Дж до 2400 Дж.

Наши приборы для испытания и определения неисправности в оболочке кабеля позволяют предварительное и точное определение места повреждения оболочек до 5 кВ и испытание оболочки до 10 кВ.

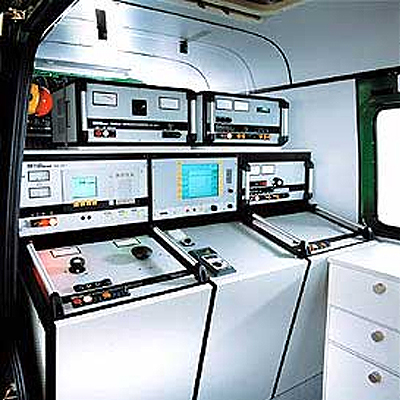

Отсек обслуживания
  • Сетевая панель управления
  • Аварийный выключатель
  • Установка звуковых частот
  • Прибор для испытания оболочки и определения мест повреждения
  • Прибор для испытания авсоким напрядением
  • Рефлектометр
  • Установка для стабилизации электрической дуги
  • Измеритель изоляции
  • Генератор ударных волн
Стандарт - панель переключения NSF 7-3 und NSF 7-1 (полуавтоматика)
Панель управления с ручным управлением с помощью поворотного переключателя для блокировки сети. Переключатель среднего и высокого напряжения HMK 70-3. Автоматы предохранения, сетевой вольтметр, перключатель и автоматические указвтели для предохранительной цепи по VDE 0104.

Панель управления NSF 10
Автоматическое управление системой (трехфазное_ с изолированным высоковольтным переключателем SF6 .

Рефлектометр Teleflex M
Teleflex M - это современный, управляемый процессором рефлектометр для определения мест повреждений в электросетях. Обслуживание с помощью меню и автоматизированные процессы упрощают его использование. Полученные измерительные данные можно сразу распечатать или архивировать и анализировать с помощью программного обеспечения Winkis.
  Стандартное оборудованиеОпция
Панель управления/Высоковольтный выклдчатель
 NSF 7 (1- / 3 - фазный)
Вращающийся переключатель с воздушной изоляцией
NSF 10 автоматическое управление системой /
SF6 - изолированный переключатель
Измерение изоляции и сопротивления
  Мегаомметр BM 222 или аналогичный до 1000 В через внешнее подключение
Высоковольтные испытания
DC-Испытания0 - 50 кВ / IN: 15 мА / IK: 50 мА (HPG 50-H) или
0 - 70 кВ / IN:15 мA / IK: 50 мA (HPG 70-H) или
0 - 130 кВ / IN:15 мA / IK: 50 mA (HPG 70-D)

СНЧ испытания VLF 54 kV или 70 kV
0,1 Hz косинусно-прямоугольное напряжение
максимальная емкость 5 µF
Испытание оболочки0 - 5 кВ (MMG 5)0 - 10 кВ (MMG 10)
Предварительная локализация
Измерение методои отраженияTeleflex MМетоды измерения: прямой, сравнения, дифференциальный, усреднения,
3-фазное цветное отображение
Банк для анализа и данных
Программное обеспечение Winkis
Высоковольтные методы:
ARM - измерениеактивное LSG 3-E:
2 кВ / 0 - 8 кВ / 0 - 16 кВ / 0 - 32 кВ (1640 Дж)
пассивное LSG 300:
0 - 8 кВ / 0 - 16 кВ / 0 - 32 кВ
Развязка по напряжению 0 - 70 кВ0 - 130 кВ
Токоимпульсный метод0 - 8 кВ / 0 - 16 кВ / 0 - 32 кВ0 - 2 кВ / 0 - 4 кВ
ПрожигBT 3 с 0 - 10 кВ, 6 ступеней, до IK 110 ABT 5000-1 до 14 кВ
Точная локализация
акустический и дистанционный метод с генератором ударных волнr 0 - 8 кВ / 0 - 16 кВ / 0 - 32 кВ,
1000 дЖ в каждом диапазоне
Устанавливаемая последовательность импульсов 3-30 s
0 - 2 кВ / 0 - 4 кВ, 1200 Дж
до 2400 Дж в каждом диапазоне
Звуковая частотаFLS 500-4 с выходной мощностью 500 W
Частоты: 491 Hz / 982 kHz / 9,82 kHz,
Импеданс: 0,5 Ohm -2 kOhm

Определение места неисправности в оболочке0 - 5 кВ DC макс. 1,5 A
Автоматическое предварительное определение MFM 5-1

Stromversorgung und MaЯe
Сеть230 В, 50 Гц120 В, 60 Гц Генератор 5кВА
ВесЗависит от выбранных компонентов
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по автолабораториям можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
