Тепловизор для анализа термограмм печатных плат АКИП-9315

Тепловизор для анализа термограмм печатных плат АКИП-9315

Тепловизор АКИП-9315 предназначен для точного получения и анализа термограмм печатных плат, с возможностью измерения температуры в диапазоне от -15 °C до +600 °C. Благодаря разрешению 256 x 192 пикселей, прибор обеспечивает отличную четкость изображения, а частота обновления кадров 25 Гц гарантирует стабильность и плавность отображения. Широкий угол обзора 56° x 42° позволяет эффективно охватывать объект и получать детализированные данные.

Отличительные особенности тепловизора АКИП-9315:

Диапазон температур: от -15 °C до +600 °C.

Разрешение изображения: 256 x 192 пикселей для высокой четкости термограмм.

Частота обновления: 25 Гц для стабильного и плавного отображения.

Широкий угол обзора (FOV): 56° x 42° для детализированного охвата объекта.

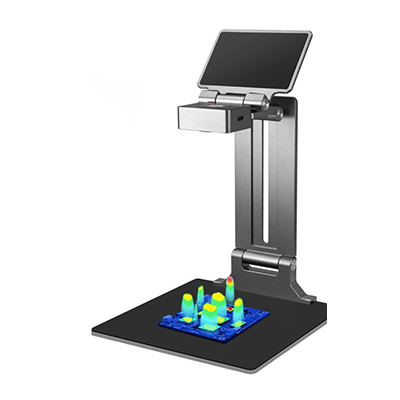

Компактная конструкция: ИК-камера, установленная на вертикальной складной стойке с рабочей поверхностью.

Размер стойки: высота 230 мм, основание 150 x 150 мм с нескользящим прорезиненным покрытием для надежной установки.

Удобство в работе: возможность вертикального перемещения камеры для точного детализированного или общего обзора.

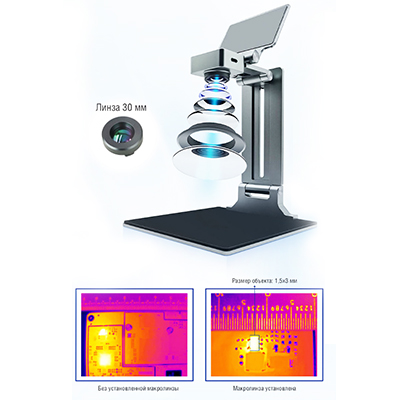

Минимальное фокусное расстояние: 100 мм, с возможностью уменьшения до 30 мм при использовании макролинзы (в комплекте).

Тепловизор АКИП-9315 станет незаменимым инструментом для анализа и контроля термограмм печатных плат (PCB), обеспечивая быстрый и точный мониторинг температурных характеристик в процессе ремонта и диагностики.

АКИП-9315 предоставляет специалистам сервисных центров отличные условия для работы с печатными платами при дефектовке и поиске неисправностей. Объект анализа можно удобно разместить на рабочей площадке, при этом оператор свободно использует обе руки для выполнения других задач, таких как работа с измерительными приборами или паяльным оборудованием.

Тепловизор не оснащен встроенным экраном, поэтому для полноценной работы его необходимо подключить к ПК с ОС Windows 10 или выше, либо к устройству на Android 7.0 или новее. Подключение осуществляется через интерфейс USB Type-C. Программное обеспечение поставляется на USB-диске, который входит в комплект.

Основные возможности ПО:

3D-режим: просмотр плат в 3D-формате для более детального анализа.
Шесть цветовых палитр: выбор наиболее подходящей палитры для анализа термограмм.
Режим сравнения: позволяет сравнивать изменения цвета в разных областях или между исправными и поврежденными платами.
Сравнение плат: быстрое выявление неисправностей путем сравнения термограмм исправных и поврежденных плат.
Температурная кривая: отображение кривой изменения температуры для более удобного анализа данных.
Обнаружение неисправностей: высокая тепловая чувствительность помогает быстро находить такие проблемы, как плохая пайка или короткие замыкания.
Гибкость настроек: различные режимы работы и возможность настройки под конкретные задачи.
Установка допусков: настройка температурных допусков с поддержкой звуковой сигнализации для быстрого обнаружения отклонений.
Сохранение данных: поддержка сохранения фото и записи видео для последующего анализа.

Технические характеристики тепловизора для анализа термограмм печатных плат:

Диапазон температур	-15 °C … +600 °C
Размеры приемника излучения	256 X 192 пикселей
Пространственное разрешение (IFOV)	3,81 мрад, поле зрения 56° x 42°
Частота обновления кадров	25 Гц
Фокусировка	ручная, минимум 100 мм (от 30 мм с макролинзой)
Интерфейс	USB Type-C
Источник питания	Батарейное (литиево-ионный аккумулятор)
