Регистратор температуры для автоклавов TR-2T ( DS1922T-F5 )

Тип оборудования: Регистратор температуры для автоклавов; логгер

Производитель: ООО "Инженерные технологии"

Модель: TR-2T ( DS1922T-F5 )

Гарантия: 1 год

Описание логгера TR-2T ( DS1922T-F5 ):

Регистратор температуры (логгер температуры или терморегистратор) TR-2T является автономным прибором, который после задания установочных значений измеряет температуру окружающего воздуха с заданной пользователем периодичностью, сохраняя данные во внутренней памяти с привязкой к реальному времени. Выполнен на основе комплектующего DS1922T#F5. Прибор в своем составе имеет высокоэкономичный микроконтроллер, датчик температуры, литиевую батарею и буферную память. Компоненты регистратора размещены в небольшом герметичном виброустойчивом дисковом корпусе из «пищевой» нержавеющей стали.

Для применения регистратора TR-2T в паровых автоклавах необходимо предусмотреть защиту от внешнего избыточного давления водяного пара - требуется использование специальной защитной капсулы «Thermochron Protector». Она не входит в комплект регистратора TR-2T и заказывается отдельно. Применение регистратора в паровых автоклавах без использования защитной капсулы приводит к немедленному выходу прибора из строя. Данная поломка не является гарантийным случаем.

Регистратор температуры TR-2T в составе комплексов регистраторов температуры и относительной влажности серии TR внесен в Государственные реестры средств измерений Российской Федерации, Республик Казахстан, Узбекистан и Беларусь. Установленный межповерочный интервал (МПИ) составляет 4 года. Комплексы регистраторов серии TR имеют сертификат соответствия EAЭC: Серия RU №0132036.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОБЛАСТИ ПРИМЕНЕНИЯ

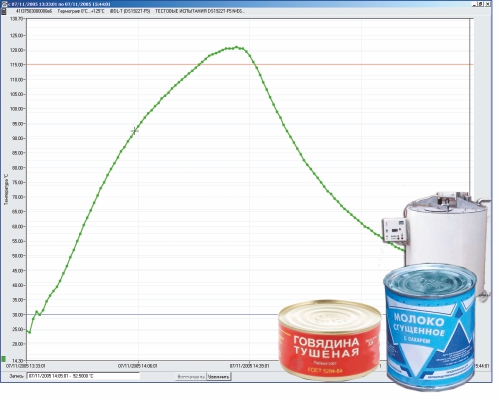

Благодаря небольшим габаритам, автономности, наличия защитной капсулы (опционально) регистратор температуры TR-2T эффективен для контроля температуры и времени выдержки при консервировании и пастеризации пищевой продукции; стерилизации инструментов, продукции и материалов в фармацевтическом производстве; в микробиологии для обеззараживания патогенных биологических агентов (ПБА) внутри паровых автоклава.

Эффективен и удобен в качестве температурных самописцев при аттестации паровых автоклавов. Полученные с регистраторов данные могут быть моментально обработаны при помощи специально разработанного программного обеспечения HeatMap Builder. Программа объединяет данные из множества файлов в один (XLSX или CSV), производит необходимые расчёты, определяет риски, строит графики и температурные карты. Благодаря программе HeatMap Builder специалисту остается только перенести полученные результаты в шаблон отчёта, проанализировать и сформулировать выводы, и – отчет готов!

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Для начала работы регистратора необходимо произвести запуск миссии измерений, используя комплекс обслуживания TRKO для ПК. В процессе настройки параметров запуска синхронизируются встроенные часы, устанавливаются аварийные границы (пороги), частота измерений, время запуска миссии (первого замера). В приборе реализована возможность настройки задержки старта нового цикла измерений, чтобы он запустился (произвел первое измерение) в точно назначенную дату и время. После программирования регистратор необходимо установить в защитную капсулу. Далее, для обеспечения герметичности, используя ключ №10 и рифленую поверхность на другой детали, соединение деталей капсул подтянуть до упора.

Для группового переноса измеренных данных, полученных с множества регистраторов серии TR в единую таблицу MS Excel с целью их ручного анализа, может применяться бесплатная версия «Lite» программы HeatMap Builder.

ОСОБЕННОСТИ

«Таблеточные» регистраторы чувствительны к внешнему избыточному давлению и продолжительному (более 30 минут) нахождению прибора при повышенной влажности - выше 99% RH. Для защиты регистраторов от неблагоприятных условий окружающей среды (воздействия повышенной влажности, внешнего давления или при измерениях внутри жидкостей) необходимо использовать защитные оболочки, например, герметичную капсулу «Thermochron Protector». Детали оболочки капсулы «Thermochron Protector» инертны к пищевой продукции - выполнены из «пищевой» нержавеющей стали, а уплотнительное кольцо – из силикона. Внутренний контур капсулы повторяет рельеф поверхности регистратора, имеет тонкостенную форму и позволяет установку одного регистратора. Капсула «Thermochron Protector» при максимально избыточном наружном давлении до 100 атм. (10МПа) обеспечивает работоспособность установленного внутри регистратора в течении 24 часов.

ОБЯЗАТЕЛЬНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Перед измерениями, после задания новой миссии регистратор TR-2T в сухом виде поместить в сухую защитную капсулу. Остаточный конденсат внутри герметичной капсулы, при его наличии, под воздействием высокой температуры превращается в паровое давление, которое через уплотнение деталей корпуса регистратора может попасть в его внутреннюю полость и привести к образованию коррозии токопроводящих дорожек печатной платы с дальнейшим их замыканием и выходя прибора из строя. Поломка регистратора от попадания влаги не является гарантийным случаем!
• Без необходимости, не храните регистраторы при температуре выше 40 град. Высокая температура ведет к повышенному износу (саморазряду) встроенного в регистратор элемента питания;
• Каждое измерение отнимает порцию энергии со встроенного незаменяемого элемента питания регистратора. В целях экономии без необходимости не настраивайте высокую частоту измерений - чаще 1 измерения в 1 минуту. Отключайте сессию измерений в регистраторе после цикла измерений;
• Перед заворачиванием деталей капсул друг на друга, для снижения трения рекомендуется уплотнительное кольцо смазать силиконовой смазкой;
• В целях уменьшения температурной инертности, связанной с образованием воздушной прослойки между стенками регистратора и капсулы «Thermochron Protector» и более быстрого установления температуры регистратора с температурой окружающей капсулу среды, может применяться теплопроводящая паста (термопаста). Например, КПТ-8.
