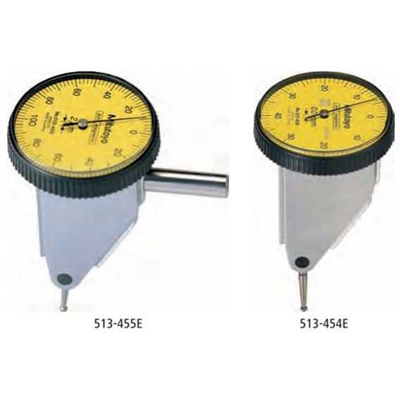

Индикаторы рычажно-зубчатые торцевого типа Серия 513
Индикаторы рычажно-зубчатые торцевого типа
Индикаторы удобны для использования в труднодоступных местах.
Отличительные особенности:
- Конструкция индикаторов облегчает доступ к местам, недоступным для обычных индикаторов
- Двунаправленное действие с автоматической инверсией направления измерения
- Цельный ободок и стекло циферблата обеспечивает надёжную защиту от воды и пыли
- Безбликовое стекло циферблата с покрытием от царапин
- Вращаемая шкала для легкой установки прибора на нуль
- Подшипники на камнях и прецизионные шестерни для плавного, точного движения и быстрого отклика
Функции:
|
513-454E до 513-455T |
|
| Подшипники на камнях | • |
| Немагнитный | • |
Технические характеристики индикаторов рычажно-зубчатых торцевого типа:
Метрические
Базовый набор
|
№ |
Диапа зон [мм] |
Измерительное усилие [Н] |
Цена деления |
Шкала |
fe [мкм] |
fu [мкм] |
fges [мкм] |
Твердосплав. измер-ный рычаг ⌀ 2 мм № |
L [мм] |
Масса [г] |
|
513-455Е |
0,2 |
≤ 0,3 |
0,002 мм |
0-100-0 |
3 |
2 |
6 |
103010 |
14,7 |
50 |
|
513-454Е |
0,8 |
≤ 0,3 |
0,01 мм |
0-40-0 |
8 |
3 |
13 |
103006 |
20,9 |
50 |
Полный набор
|
№ |
Диапа зон [мм] |
Измерительное усилие [Н] |
Цена деления |
Шкала |
fe [мкм] |
fu [мкм] |
fges [мкм] |
Твердосплав. измер-ный рычаг ⌀ 2 мм № |
L [мм] |
Масса [г] |
|
513-455Т |
0,2 |
≤ 0,3 |
0,002 мм |
0-100-0 |
3 |
2 |
6 |
103010 |
14,7 |
50 |
|
513-454Т |
0.8 |
≤ 0,3 |
0,01 мм |
0-40-0 |
8 |
3 |
13 |
103006 |
20,9 |
50 |
