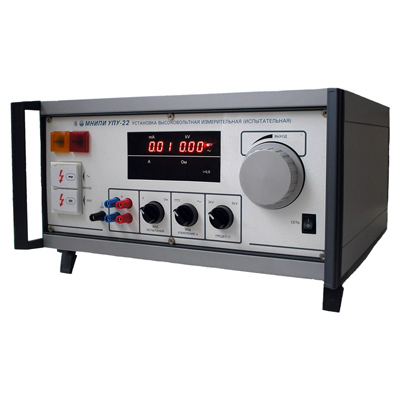

Высоковольтная испытательная установка УПУ-22
Высоковольтная измерительная (испытательная) установка УПУ-22 предназначена для проверки соответствия требованиям электробезопасности радиоэлектронных приборов и электротехнической продукции. Основные проверяемые параметры: электрическая прочность изоляции, ток утечки и сопротивление защитного заземления.
Отличительные особенности:
- Напряжение 5 кВ, ток 140 мА
- Погрешность установки напряжения ≤ 3%
- Пульсации ≤ 5%
- Цифровая индикация
- Встроенный источник тока 0 - 25 А
- Измерение сопротивления защитного заземления 0,01 - 0,5 Ом
Технические характеристики высоковольтной испытательной установки УПУ-22:
| Выходное напряжение:
постоянное переменное |
0 - 2 кВ, 0 - 5 кВ 0 - 2 кВ, 0 - 5 кВ |
| Ток нагрузки | ≤ 1,0 мА |
| Амплитудное значение пульсаций выходного напряжения относительно установленного напряжения при нагрузке 1 мА | ≤ 5% |
| Приведенная погрешность выходного напряжения | ≤ 3% |
| Приведенная погрешность измеренния тока | ≤ 10% |
| Ток срабатывания защиты | 100 - 140 мА |
| Время пропадания выходного напряжения при срабатывании защиты | ≤ 1 с |
| Пределы регулировки встроенного источника тока | 0 - 25 А |
| Предел измерения сопротивления целостности соединения цепи | 0,01 - 0,5 Ом |
| Общие характеристики | |
| Питание | 220 В, 50 Гц |
| Потребляемая мощность | ≤ 500 В · А |
| Габаритные размеры (HxWxD) | 280х480х475 мм |
| Масса | 30 кг |
