Многофункциональный измеритель параметров электроустановок Metrel MI 3102 EurotestXE

Многофункциональный измеритель параметров электроустановок Metrel MI 3102 EurotestXE

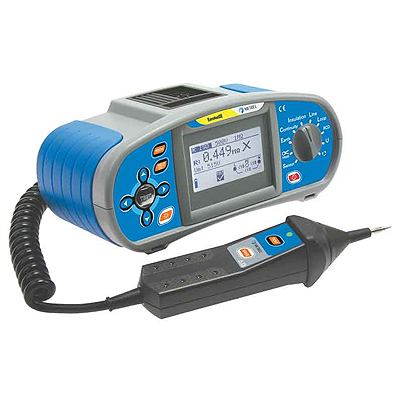

/images/all/3/1978/big/img_5.jpg
jijijij
Metrel MI 3102

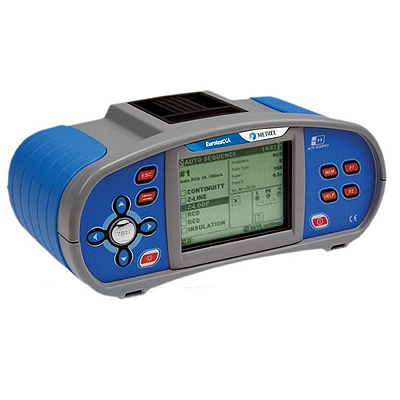

/images/all/3/1978/big/img_14.jpg
Metrel MI 3102

снят с производства

ЗАМЕНА: MI 3102H BT

В КОРЗИНУ

Артикул: Metrel MI 3102 EurotestXE

METREL

Внимание! Прибор снят с производства!

Тип оборудования: измеритель параметров энергоустановок

Производитель: METREL d.d., Словения

Модель: Metrel MI 3102 EurotestXE

Сертификаты на измеритель параметров электроустановок Metrel MI 3102:

Измерители электроустановок MI 3102 прошли испытания в системе ГОСТ Р и имеют сертификат соответствия № РОСС SI.AЯ46.B 10831.
Измеритель параметров электроустановок MI 3102 зарегистрированы в Государственном реестре средств измерений под №. 34591-07 и допущен к применению в Российской Федерации.

Гарантия на измеритель параметров электроустановок Metrel MI 3102 EurotestXE: 1 год.

Назначение измерителя параметров электроустановок Metrel MI 3102 EurotestXE:

Прибор MI 3102 EurotestXЕ обладает эргономичным дизайном и полным набором функций для измерения параметров электроустановок. В измеритель параметров электроустановок Metrel MI 3102 встроена таблица характеристик предохранителей и УЗО, что обеспечивает быструю оценку результатов. С помощью прибора MI 3102 также могут быть измерены освещенность и действующее значение тока TRMS (опция).

Измеритель параметров электроустановок Metrel MI 3102 EurotestXEоснащен переключателем функций. Все измерения могут быть сохранены в память прибора, основанную на 3-уровневой структуре. С данными характеристиками EurotestXЕ идеально подходит для тестирования электроустановок, в том числе в промышленности. EurotestXЕ обладает отличным соотношением цена - качество.

Функции измерителя параметров электроустановок Metrel MI 3102 EurotestXE:

измерение сопротивления изоляции постоянному току;
проверка целостности защитных проводников;
измерение полного сопротивления линии и контура со встроенной таблицей характеристик предохранителя; автоматический расчет тока короткого замыкания;
проверка параметров УЗО;
контроль последовательности чередования фаз в трехфазных системах;
измерение сопротивления заземления по 3-х проводной схеме;
измерение и отображение напряжения в режиме реального времени;
измерение действующего значения тока (TRMS);
измерение освещенности с помощью дополнительного датчика.

Отличительные особенности измерителя параметров электроустановок Metrel MI 3102 EurotestXE:

Встроенная 3-х уровневая память ( 999 ячеек в каждом уровне ).
Отображение напряжения в режиме реального времени позволяет контролировать уровни напряжения L-L, L-N, L-PE во время измерений.
Встроенная таблица характеристик предохранителей и УЗО обеспечивает быструю оценку результатов в виде «Соответствует/ Не соот-ветствует».
Измерение параметров стандартных и селективных УЗО АС и А; функция измерения напряжения прикосновения без отключения УЗО.
Возможность проверки целостности защитных проводников при наличии сетевого напряжения, в том числе при встроенном УЗО.
Измерение TRMS токов, в том числе токов утечки, с помощью токовых клещей.
Проверенная методика измерения заземления, исключающая влияние блуждающих токов.
Набор для измерения параметров заземления включен в стандартный комплект поставки.
Поддержка систем TN, ТТ, IT.
Многофункциональный щуп "commander" с наконечником с двумя функциональными клавишами обеспечивает быстрое проведение измерений.
ПО Eurolink PRO позволяет быстро генерировать протоколы измерений.
Набор перезаряжаемых батарей и зарядное устройство включены в стандартный комплект поставки.
Размеры (в мм): 230 x 103 x 115.
Масса (без батарей): 1,3 кг.

Технические характеристики измерителя параметров электроустановок Metrel MI 3102:

Функция	Диапазон измерений	Разрешение	Погрешность измерений
Сопротивление изоляции
	U=100 В, 250 В:	0,001MОм	±(5% от измер. + 3 емр)
	R: 0,000 ...1,999 MОм	0,01 МОм	±(5% от измер. + 3 емр)
	2,00 ... 99,99 Мом	0,1 МОм	±(5% от измер. + 3 емр)
	100,0 ... 199,9 МОм
	U= 500 В, 1 кВ:	0,001MОм	±(2% от измер. + 3 емр)
	R: 0,000 ...1,999 MОм	0,01 МОм	±(2% от измер. + 3 емр)
	2,00 ... 99,99 Мом	0,1 МОм	±(2% от измер. + 3 емр)
	100 ... 199,9 МОм	1 МОм	±(10 % от измер.)
	200 ... 999 МОм


Целостность защитного проводника при токе 200 мA (R200мА)	0,00 ...19,99 Ом	0,01 Ом	±(3 % от измер. + 3 емр)
	20,0 ... 99,9 Ом	0,1 Ом	±(5 % от измер.)
	100 ... 1999 Ом	1 Ом	±(5 % от измер.)


Целостность защитного проводника при токе 7 мA (R7мА) (непрерывное измерение)	0, 0 ...99,9 Ом	0,1 Ом	±(5% от измер. + 3 емр)
	100 ... 1999 Ом	1 Ом	±(5% от измер. + 3 емр)

	0,00 ... 19,99 Ом	0,01 Ом
Полное сопротивление линии	20,0... 99,9 Ом	0,1 Ом	±(5 % от измер.+ 5 емр)
	100 ... 1999 Ом	1 Ом	±(5 % от измер.+ 5 емр)
			±(5 % от измер.+ 5 емр)



	0,00 ... 19,99 Ом	0,01 Ом	±(5 % от измер.+ 5 емр)
Полное сопротивление контура	20,0 ...99,9 Ом	0,1 Ом	±(5 % от измер.+ 5 емр)
	100 ...1999 Ом	1 Ом	±(5 % от измер.+ 5 емр)



Напряжение	0 В ... 500 В	1 В	±(2 % от измер.+ 2 емр)

Частота	45 Гц ... 65 Гц	0,1 Гц	±2 емр
Частота	45 Гц ... 65 Гц	0,1 Гц	±2 емр	Чередование фаз	1.2.3 или 3.2.1
Параметры УЗО				Чередование фаз	1.2.3 или 3.2.1

Номинальный ток _I∆N	10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A

	0, 0 ...9,9 В	0,1 В	(-0%/+10%) от измер. + 2 емр
Напряжение прикосновения Uс	10,0...99,9 В	0,1 В	(-0%/+10%) от измер.

Время срабатывания	0,0 ... 300,0 мс		±3 мс
	0,0 ... 150,0 мс	1 мс	±3 мс
	0,0 ... 40,0 мс	1 мс	±3 мс
		1 мс

Ток срабатывания		0,05 x I_∆N	±0,1 x I_∆N
	0,2 x I_∆N ...1,1 x I_∆N (тип AC, I_∆N = 10 мA)
	0,2 x I_∆N ...2,2 x I_∆N (тип A, I_∆N = 10 мA)	0,05 x I_∆N	±0,1 x I_∆N
	0,2 x I_∆N ...2,2 x I_∆N (тип AС,I_∆N ≥
	30 мA)	0,05 x I_∆N	±0,1 x I_∆N
	0,2 x I_∆N ...1,5 x I_∆N (тип А, I_∆N ≥
	30 мA)	0,05 x I_∆N	±0,1 x I_∆N

Сопротивление заземления	0,00...19,99 Ом	0,01 Ом
	20,0...99,9 Ом	0,1 Ом	±(2 % от измер. + 3 емр)
	100 ...1999 Ом	1 Ом	±(2 % от измер. + 3 емр)
			±(2 % от измер. + 3 емр)


Освещенность	0,00 ...19,99 лк	0,01 лк	±(5 % от измер. + 2 емр)
	20,0 ...199,9 лк	0,1 лк	±5 % от измер.
	200 ...1999 лк	1 лк	±5 % от измер.
	2,00 ...19,99 клк	10 лк	±5 % от измер.

Ток TRMS	0,0 мA...99,9 мA	0,1 мA	±(5 % от измер. + 3 емр)
	100 мA...999 мA	1 мA	±5 % от измер.
	1,00 A ...19,99 A	0,01 A	±5 % от измер.


Питание	6 x1,5В AA алкал. батарей или 6x1,2В аккумул. батарей
Питание	6 x1,5В AA алкал. батарей или 6x1,2В аккумул. батарей			Категория перенапряжения	600 V CAT III; 300 V CAT IV
Степень защиты	Двойная изоляция			Категория перенапряжения	600 V CAT III; 300 V CAT IV
Степень защиты	Двойная изоляция			Подключение к ПК	RS 232 и USB

Комплект поставки прибора Metrel MI 3102:

Прибор EurotestXЕ
Щуп «commander» с наконечником с двумя функциональными клавишами, 1,5 м
Измерительный кабель с вилкой Шуко
Универсальный измерительный кабель, 1,5 м
Набор для измерения заземления (измерительные провода: 4 м + 2 х 20 м, измерительные штыри, 2 шт.)
Адаптер сетевого напряжения + 6 NiMh АА аккумуляторов
Измерительные наконечники, 3 шт. (синий, черный, зеленый)
Зажим типа "крокодил", 3 шт.
Кабель RS232/PC
Кабель USB
Мягкая сумка для переноски
Мягкий ремень для переноски
Программное обеспечение SW Eurolink PRO на CD
Краткая инструкция по эксплуатации
Полная инструкция по эксплуатации на CD
Книга "Measurements on electric installations" на CD
Свидетельство о метрологической аттестации
