Настроечный образец (мера) для преобразователей хордового типа

Настроечный образец (мера) для преобразователей хордового типа

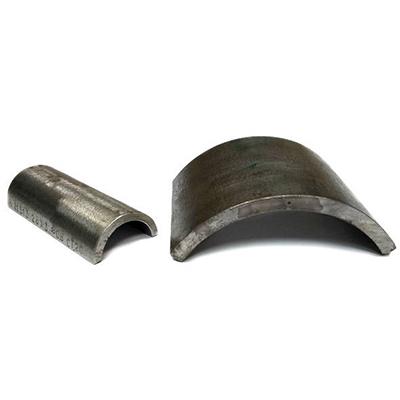

Настроечный образец (меру) с отражателем типа «плоскодонное отверстие» применяют для настройки чувствительности ультразвукового дефектоскопа при ультразвуковом контроле наклонными совмещенными и раздельно совмещенными преобразователями в т.ч. «хордового» типа.

Отличительные особенности:

• Настроечный образец (мера) может иметь один или несколько отражателей типа «плоскодонное отверстие»
• Настроечный образец (мера) с плоскодонным отражателем представляет собой металлический блок, в котором выполнен плоскодонный отражатель, ориентированный перпендикулярно акустической оси преобразователя. Глубина расположения плоскодонного отражателя должна соответствовать требованиям НТД
• Шероховатость обработки поверхности настроечных образцов (мер), на которой размещают ультразвуковой преобразователь при настройке, не превышает Rz 40
• Предпочтительным считается изготовление стандартных образцов (мер) из материала Заказчика т.к. настроечный образец (мера) по своим акустическим свойствам будет соответствовать объекту контроля
• Настроечные образцы (меры) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др. материалов в соответствии с документами ВСН 012-88, СНиП 3.03.01-87, РД 34.17.302-97, ПБ 03-585-03, СТО 00220256-005-2005, ОП 501 ЦД-97, ВСН 012-88, РД РОСЭК-001-96 и т.д.
• При контроле преобразователями «хордового типа» возможно изготовление образца из полиэтилена ПЭ 80, ПЭ 100 и др.
• Все образцы изготавливаются в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые»

Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.
