Настроечные образцы (меры) трубные с отражателем типа зарубка
Настроечные образцы (меры) трубные с отражателем типа зарубка
Трубные (для контроля поперечных стыковых швов труб) стандартные образцы предприятия (меры) с плоскими угловыми отражателями типа «зарубка» применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями.
Технические характеристики настроечных образцов:
- Трубный образец (мера) имеет два отражателя типа «зарубка»
- Геометрические размеры стандартных образцов (мер) и отражателей типа «зарубка» определяются НТД на проведение контроля
- Предпочтительным считается изготовление стандартных образцов (мер) из материала Заказчика т.к. настроечный образец (мера) по своим акустическим свойствам будет соответствовать объекту контроля
- Настроечные образцы (меры) могут быть изготовлены из стали: 20; 45; 09г2с; 12Х18Н10Т; 08Х18Н10Т и др. материалов в соответствии с документами ВСН 012-88, СНиП 3.03.01-87, РД 34.17.302-97, ПБ 03-585-03, СТО 00220256-005-2005 и т.д.
- Все образцы изготавливаются в соответствии с ГОСТ Р 55724-2013 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые»

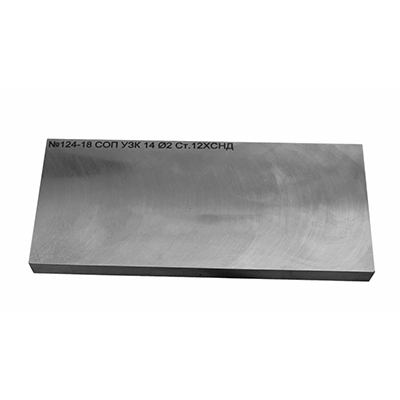

Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, результаты первичной аттестации (калибровки), результаты переаттестации, условия хранения.
У других производителей данный товар может называться СОП трубный с зарубкой или настроечный образец (НО) с зарубкой.
