Вихретоковый дефектоскоп Константа ВД1 Авиационный

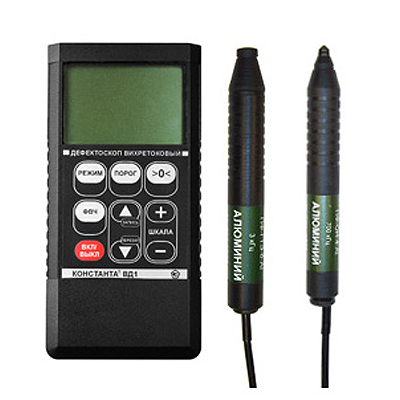

  • Вихретоковый дефектоскоп Константа ВД1 комплект авиационный

    /images/all/3/211/big/img_5.jpg

    jijijij

    Вихретоковый дефектоскоп Константа ВД1 Авиационный

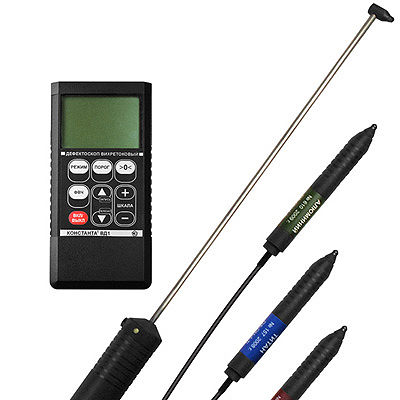

  • Константа ВД1 Авиационный

    /images/all/3/211/big/img_14.jpg

    Константа ВД1 Авиационный

    Константа ВД1 Авиационный

ЦЕНА С НДС: 380 520 руб.
ЗАМЕНА: ВЕКТОР-50

В КОРЗИНУ


Артикул: Константа ВД1 Авиационный

Вихретоковый дефектоскоп Константа ВД1 для контроля в авиации.

Дополнительный комплект для контроля вертолетов МИ-2 (ПФ-С1Э-6-Al, СОП-207, методика контроля) приобретается дополнительно к комплекту авиационному

Блок питания от сети 220В (с установкой дополнительного разъема на корпусе дефектоскопа) - 11400 руб. с НДС.

Производитель дефектоскопов: Россия

Гарантийный срок эксплуатации на вихретоковый дефектоскоп Константа ВД1 Авиационный:блок обработки информации - 24 месяца, преобразователи - 12 месяцев.

Вихретоковый дефектоскоп Константа ВД1 Авиационный имеет регистрационное удостоверение №206-12-2007 Федеральной службы по надзору в сфере транспорта.
Константа ВД1 Авиационный ориентирован на замену дефектоскопов серии ТВД.

В комплекте с вихретоковым дефектоскопом Константа ВД1 Авиационный поставляются "Методические рекомендации по применению прибора "Константа ВД1" в гражданской авиации", согласованные с ОАО "Туполев", ОАО "ИЛ", ОАО "ОКБ им. С.А.Яковлева", ЗАО "НПЦ ПЛГВС" и утвержденные ГосНИИ ГА.

Назначение вихретокового дефектоскопа Константа ВД1 Авиационный:

Малогабаритный цифровой прибор Константа ВД1 Авиационный предназначен для обнаружения поверхностных и сквозных трещин, трещин развивающихся со стороны, противоположной стороне контроля и во внутренних слоях многослойных конструкций в изделиях из ферромагнитных и неферромагнитных металлов и сплавов (в т.ч. под защитными покрытиями).

Отличительные особенности вихретокового дефектоскопа Константа ВД1 Авиационный:

- широкий диапазон частот возбуждения преобразователей;
- возможность контроля через неравномерно распределенные защитные покрытия (лакокрасочные и др.) и загрязнения обеспечивается отстройкой от влияния зазора;
- специализированное программное обеспечение и позволяет производить контроль деталей ЛА ГА в соответствии с методиками, утвержденными ФГУП ГосНИИ ГА и разработчиками ВС и АД;
- широкий набор специализированных преобразователей для дефектоскопии деталей ЛА;
- наличие статического и динамического режимов контроля;
- не требуется перенастройка прибора дефектоскопистом высокого уровня при смене объекта контроля, т.к. при смене преобразователя прибор настраивается автоматически по данным, хранимым в самом преобразователе;
- защита от истирания преобразователя обеспечивается сменными защитными колпачками;
- аналоговая шкала для оперативного обнаружения дефекта и цифровая шкала для оценки глубины трещин;
- индикация превышения порога: световая на преобразователе, звуковая многотональная в измерительном блоке и в головных телефонах;
- высокая чувствительность преобразователей обеспечивает встроенная в них электроника.

Основные технические характеристики вихретокового дефектоскопа Константа ВД1 Авиационный:

Глубина обнаруживаемых поверхностных и подповерхностных дефектов: от 0,05 мм до 50 мм;
Минимальное раскрытие обнаруживаемых трещин: от 0,002 мм;
Рабочий диапазон частот: от 50Гц до 30МГц;
Индикация:
         – матричный LCD индикатор с отображением в аналоговом и цифровом виде уровня сигнала и порога срабатывания сигнализации,
         – световая сигнализация на преобразователе,
         – звуковая сигнализация в корпусе прибора и через подключаемые наушники;
Тип звуковой сигнализации:
         – многотональная по уровню сигнала,
         – прерывистая по превышению порога дефекта;
Температурный диапазон: от -20 до +50 °С;
Питание: 2 аккумулятора ААА;
Габаритные размеры электронного блока: 120 х 60 х 25 мм;
Масса: 0,15 кг;
Время непрерывной работы: 50 часов.

Комплекты поставки вихретокового дефектоскопа Константа ВД1 Авиационный:

Стандартный авиационный комплект Константа ВД1:
Электронный блок, преобразователи: ПФ-ОН-4-Fe, ПФ-ОН-4-Аl, ПФ-ОН-4-Ti, ПФ-Г1-4-Аl, аккумуляторы ААА (2 шт.), зарядное устройство, головные телефоны, руководство по эксплуатации, методика метрологического обслуживания, кабель связи с компьютером USB A-A, компакт-диск с драйверами и программой «Constanta – DATA», кейс для хранения и транспортировки, запасные защитные колпачки (по 4 шт. к каждому преобразователю).

Методические рекомендации по применению вихретокового дефектоскопа Константа ВД1 в гражданской авиации (приобретаются одни на предприятие).

Авиационный комплект Константа ВД1 для контроля вертолетов МИ-2:
Электронный блок, преобразователи: ПФ-ОН-4-Аl, ПФ-С1Э-6-Аl, контрольный образец СОП-207 (для преобразователя ПФ-С1Э-6-Al), методические рекомендации по применению прибора "Константа ВД1" в гражданской авиации (приобретаются одни на предприятие), методические рекомендации для работы с комплектом обнаружения трещин под стыками внешней обшивки (хвостовой части вертолета МИ-2), аккумуляторы ААА (2 шт.), зарядное устройство, головные телефоны, руководство по эксплуатации, методика метрологического обслуживания, кабель связи с компьютером USB A-A, компакт-диск с драйверами и программой «Constanta – DATA», кейс для хранения и транспортировки, запасные защитные колпачки (по 4 шт. к каждому преобразователю).

Дополнительный комплект Константа ВД1 для контроля вертолетов МИ-2: (приобретается только дополнительно к авиационному комплекту)
Преобразователь ПФ-С1Э-6-Аl, контрольный образец СОП-207 (для преобразователя ПФ-С1Э-6-Al), методические рекомендации для работы с комплектом обнаружения трещин под стыками внешней обшивки хвостовой балки вертолета МИ-2 (приобретаются одни на предприятие).

Дополнительно с вихретоковым дефектоскопом Константа ВД1 Авиационный могут быть поставлены:

- Преобразователи ПФ-Г1-4-Fe, ПФ-Г1-4-Ti, ПФ-Г2-4-Аl, ПФ-Г2-4-Fе, ПФ-Г2-4-Ti;
- Любое количество запасных преобразователей;
- Специализированные авиационные преобразователи ПФ-ГТЭ-6-Аl, ПФ-ГТЭ-18-Аl, ПФ-ОН-38-Al-в (назначение и технические характеристики приведены в таблице ниже);
- Комплект стандартных образцов ОСО-ВД (3 образца: ОСО-ВД-В1, ОСО-ВД-В2, ОСО-ВД-ВЗ);
- Расширенный комплект стандартных образцов ОСО-ВД (помимо стандартного комплекта из трех образцов дополнительные два образца ОСО-ВД-В4 и ОСО-ВД-В5 из алюминиевых сплавов с низкой и высокой электропроводностью);
- Стандартный образец СОП-205 для преобразователя ПФ-ГТЭ-6-Al;
- Стандартный образец СОП-206 для преобразователя ПФ-ГТЭ-18-Аl;
- Блок питания от сети 220 В (по отдельному заказу).







Расходные материалы к преобразователям:



Сменный защитный колпачок для преобразователей ПФ-хх-4, ПФ-хх-14, ПФ-хх-38
Сменный защитный колпачок для преобразователей других типов



Контрольные образцы для ВД1:



Мера СО-210 с поверкой
Мера СО-211 с поверкой
Мера СО-212 с поверкой
ОСО-ВД стандартный комплект (3 образца)
ОСО-ВД расширенный комплект (5 образцов)
ОСО-ВД-В1 (Al), ОСО-ВД-В2 (Ti), ОСО-ВД-В3 (Fe)
ОСО-ВД-В4,ОСО-ВД-В5
СОП-НО-037, СОП-НО-038, СОП-НО-038 (ТПС)
СОП-205 (для ПФ-ГТ-6э-Al, ПФ-Г2ГТ-6э-Al)
СОП-206 (для ПФ-ГТ-18э-Al)
СОП-209 (для ПФ-ТМ-11э-Al)
Контрольные  образцы для преобразователей ПФ-ПР-хх



Оснастки и приспособления для преобразователей дефектоскопа ВД1:



НКр-1
НЦП-1, НЦП-2
НЦП-П-1(4-40), НЦП-П-1(40-200)

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
