Термоэлектрический дефектоскоп-толщиномер ТЭС-364М

  • Термоэлектрический дефектоскоп-толщиномер ТЭС-364М

    /images/all/3/1093/big/img_5.png

    jijijij

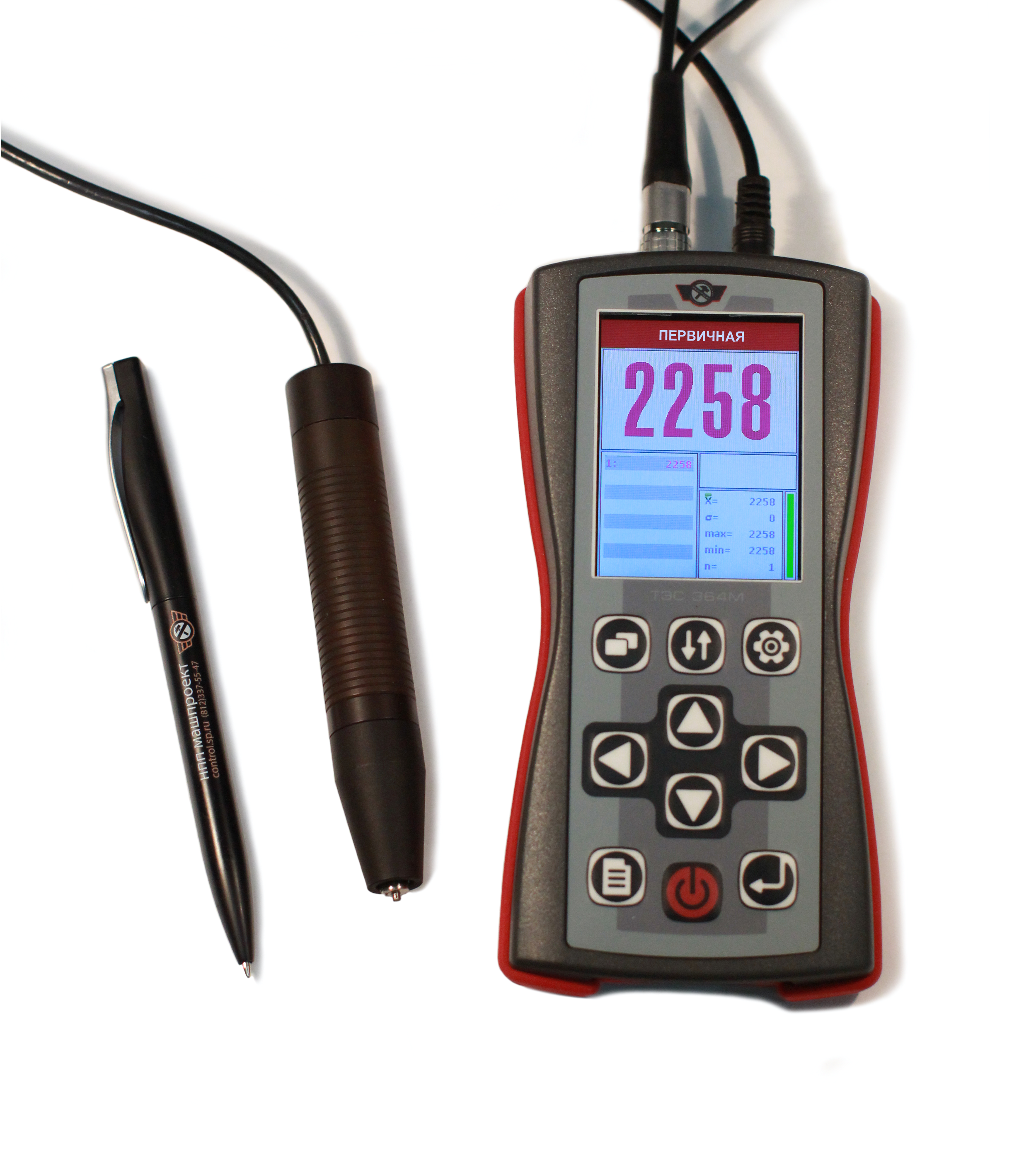

    Термоэлектрический дефектоскоп-толщиномер ТЭС-364М
  • Дефектоскоп-толщиномер ТЭС-364М термоэлектрический

    /images/all/3/1093/big/img_14.png

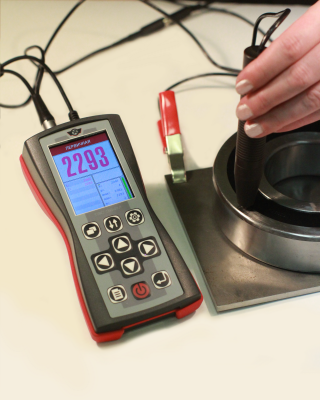

    Дефектоскоп-толщиномер ТЭС-364М термоэлектрический

    Дефектоскоп-толщиномер ТЭС-364М термоэлектрический
  • Комплект поставки дефектоскопа-толщиномера ТЭС-364М

    /images/all/3/1093/big/img_16.png

    1

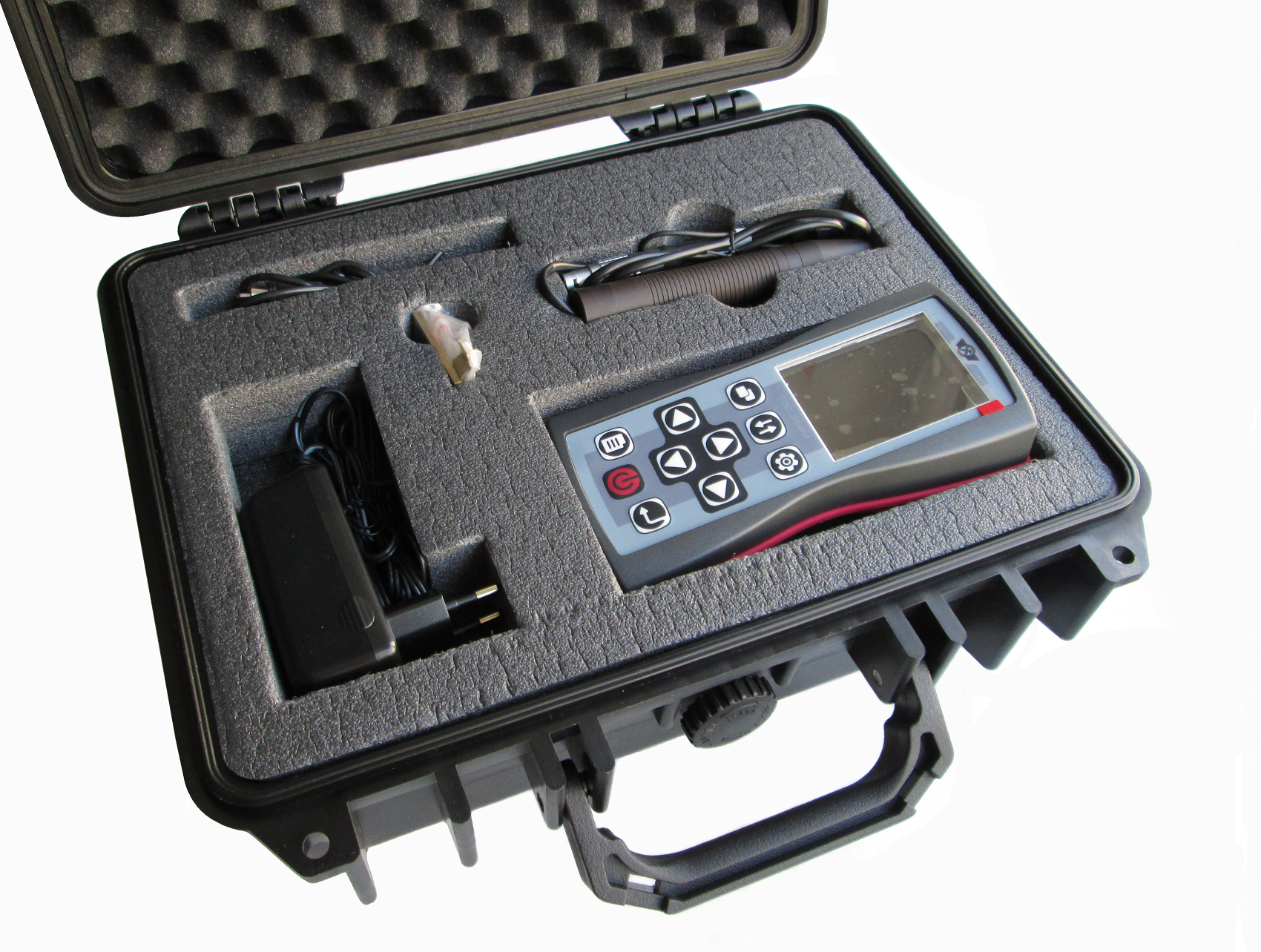

    Комплект поставки дефектоскопа-толщиномера ТЭС-364М
  • Дефектоскоп-трещиномер ТЭС-364М

    /images/all/3/1093/big/img_18.png

    1

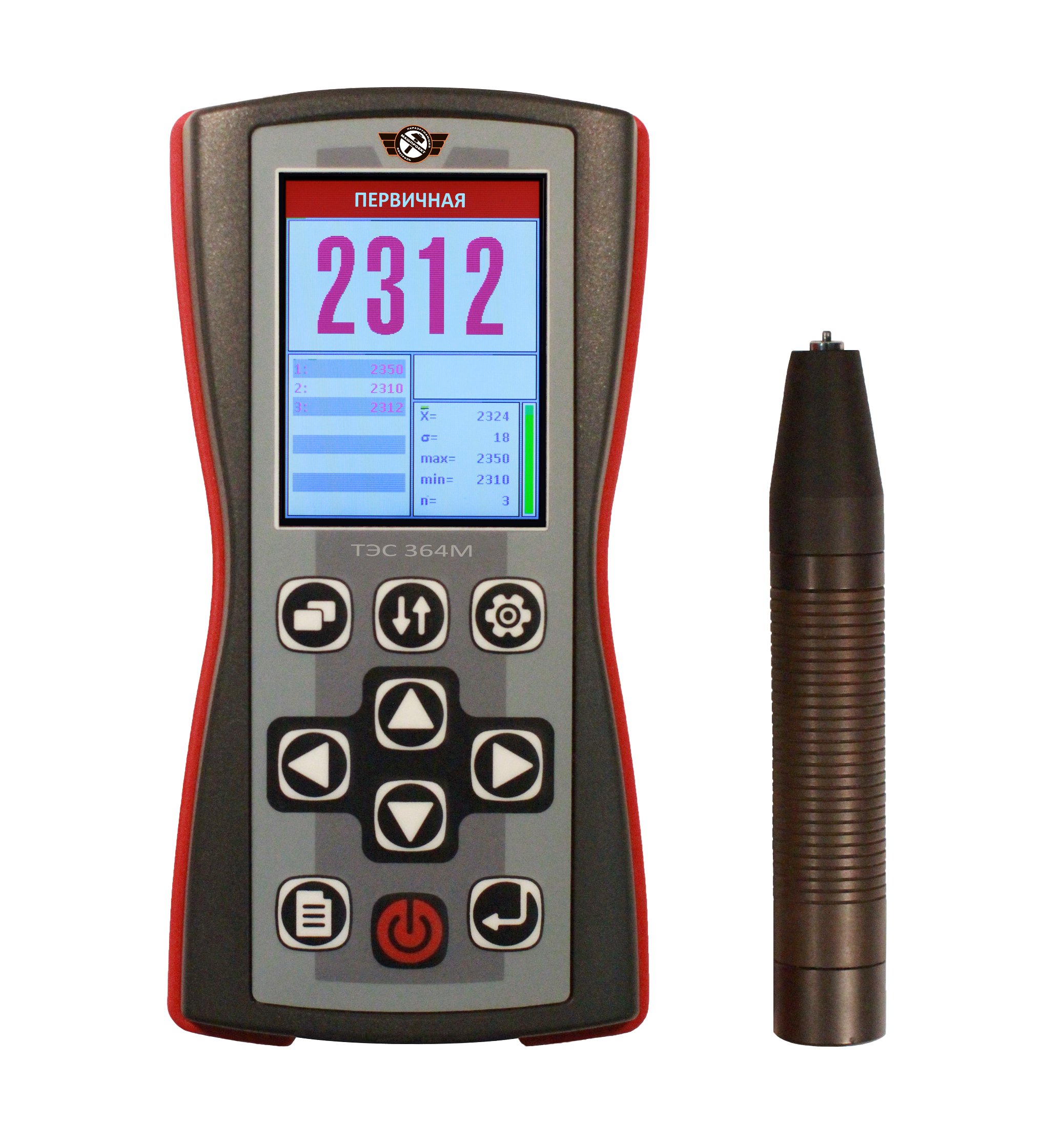

    Дефектоскоп-трещиномер ТЭС-364М

ЦЕНА С НДС: по запросу


В КОРЗИНУ


Тип оборудования: термоэлектрический дефектоскоп, толщиномер гальванических покрытий, определитель марки металла, прибор неразрушающего контроля, измеритель твердости обезуглероженных слоев

Производитель: Россия

Серия: ТЭС

Модель: ТЭС-364М

Описание: Многофункциональный прибор для определения марки материала по термоЭДС, измерения твердости цементованного слоя изделий из конструкционных сталей; определения глубины обезуглероженного слоя, глубины упрочненных слоев и толщины гальванического никеля на различных материалах





Гарантия на дефектоскоп ТЭС-364М: 12 месяцев



Дефектоскоп термоэлектрический ТЭС-364М

По устойчивости к воздействию климатических факторов прибор ТЭС-364М относится к исполнению УХЛ категории 4.2 ГОСТ 15150-69.

По устойчивости к воздействию вибраций термоэлектрический дефектоскоп-толщиномер ТЭС-364М соответствует группе исполнения N2 ГОСТ 12997-84.



Назначение дефектоскопа-толщиномера ТЭС-364М:

Термоэлектрический дефектоскоп-толщиномер ТЭС-364М предназначен для контроля структурного состояния поверхностного слоя сталей, связанного с химическим составом, термообработкой, толщиной поверхностно-упрочненных слоев и проводящих гальванических покрытий.



Области применения прибора:



- контроль толщины гальванических и химических проводящих покрытий,



- контроль глубины упрочненных слоев (алитирование и др.) на лопатках турбин,



- рассортировка и определение марки материала,



- определение степени раскисления закалочных ванн.





Основные области применения дефектоскопа-толщиномера ТЭС-364М:

  • Рассортировка металлов, в т. ч. по маркам,
  • Контроль качества поверхностно-упрочненных слоев,
  • Задачи толщинометрии, неудовлетворительно решаемые основными методами (например, никель на стали).
  • Возможность измерения толщины тонких проводящих покрытий и слоев на металлическом основании, в случае наличия достаточной величины термо-эдс покрытие-основание.



Отличительные особенности дефектоскопа ТЭС-364М:

  • Оперативнаярассортировка металлов по маркам (по величине термо-эдс).
  • Высокаялокальность контроля, недостижимая другими методами.
  • Автоматическийперевод измеренных значений термо-эдс в значения контролируемых технологических параметров (на пр. толщин, твердости) и марок металла.
  • Малаячувствительность к кривизне изделия.
  • Интуитивно понятный русский интерфейс - обеспечивающий работу оператора по принципу "ВКЛЮЧАЙ И ИЗМЕРЯЙ".



Дефектоскоп-толщиномер ТЭС-364М предназначен для неразрушающего контроля структурного состояния поверхностного слоя изделий из электропроводящих немагнитных и ферромагнитных материалов.



Термоэлектрический дефектоскоп-толщиномер ТЭС-364М решает следующие задачи неразрушающего контроля:

- определение марки материала и рассортировка их в случае перепутывания;

- определение твердости цементованного слоя изделий из конструкционных сталей;

- определение глубины обезуглероженного слоя (в пределах до 0,1 мм) на изделиях из средне- и высокоуглеродистых сталей;

- определение степени раскисления закалочных ванн;

- определение локальной структурной неоднородности в зоне сварного шва аустенитных сталей;

- определение глубины упрочненных слоев (алитирование и др.) на лопатках турбин;

- определение толщины гальванического никеля на различных материалах, гальванического никеля с подслоем меди на различных материалах, химического никеля, драгметаллов (золото, серебро, палладий и др.) до 10 мкм и другие подобные задачи гальванической и химической толщинометрии.



Основные технические характеристики термоэлектрического дефектоскопа-толщиномера ТЭС-364М:



Диапазон контроля толщины покрытий и упрочняющих слоев
Предельный. Зависит материла от контролируемого изделия, определяется при создании характеристики для конкретной задачи от 0 до 50 мкм
Пределы абсолютной погрешности при контроле толщины покрытий и упрочняющих слоев
Ориентировочный. Определяется при калибровке по образцам из материла контролируемого изделия ± (1 мкм+0,1H), где Н – толщина покрытия
Номинальная температура наконечника 100 °С (стабилизированная относительно температуры окружающей среды)
Минимальный размер контролируемого участка 0,5 х 0,5 мм
Время подготовки к работе не более 3 мин.
Посветка дисплея настраиваемая
Количество запоминаемых характеристик 100
Количество запоминаемых соответствий ТЭДС – марка материала 100
Питание прибора
От сети переменного тока напряжением 220 В, частотой 50 Гц через сетевой блок питания типа AC-220-N-13,5-1600 (13,5 В; 1,6 А)
От выносного аккумулятора опционально
Габаритные размеры электронного блока  165 х 85 х 50 мм
Масса электронного блока 300 г
Масса датчиков 300 г
Рабочие условия эксплуатации прибора
Температура воздуха от -15 до +35 °С
Относительная влажность 30 – 80 %
Атмосферное давление 84 – 106,7 кПа
Срок службы прибора 5 лет
Гарантия 12 месяцев





Принцип работы термоэлектрического дефектоскопа-толщиномера ТЭС-364М:

Принцип действия прибора основан на измерении термо-ЭДС (ТЭДС), возникающей при контакте горячего наконечника преобразователя с контролируемой поверхностью изделия.

ТЭДС зависит от металлофизического состояния контролируемого участка:

  • химического состава (марка материала),
  • структуры (термической обработки),
  • глубины упрочненных слоев,
  • толщины гальванических и химических слоев при разнице термоэлектрических свойств покрытия и основы.

Функциональная связь между ТЭДС и контролируемым технологическим параметром устанавливается оператором по контрольным образцам. Установленные параметры и сопутствующие настройки записываются в память прибора и используются в процессе контроля.



Конструкция ТЭС-364М

Функционально прибор состоит из электронного блока и датчика. Предусмотрен интерактивный пользовательский интерфейс, соответствующий общепринятым стандартам, применяемым в современной вычислительной технике.

Электронный блок прибора осуществляет нагрев “горячего” наконечника датчика, стабилизацию температуры наконечника, прием сигнала ТЭДС, преобразование его в единицы ТП по ранее определенным характеристикам, отображение результатов и другие функции.



Конструкция датчика:

  1. корпус,
  2. “горячий” наконечник (представляет собой вставку из твердого износостойкого материала по ТЭДС близкого к меди),
  3. “холодный” контакт (закрепляется на контролируемом изделии вне зоны нагрева и служит для замыкания измерительной электрической цепи),
  4. кабель для подключения к электронному блоку.

По заказу потребителя в комплект поставки могут входить дополнительные датчики.



Комплекты поставки дефектоскопа-толщиномера ТЭС-364М:



  1. Электронный блок ТЭС-364М
  2. Датчик TC-1
  3. «Холодный» контакт
  4. Контрольный образец КО-364М (для проверки работоспособности)
  5. Кабель для подключения к ПК / кабель для подключения датчика к эл. блоку
  6. Сетевой блок питания
  7. Руководство по эксплуатации (совмещено с паспортом)
  8. Сумка для переноски и хранения





Дополнительные принадлежности к термоэлектрическому дефектоскопу-толщиномеру ТЭС-364М:

  • выносной аккумулятор,
  • дополнительные датчики с различными характеристиками.
