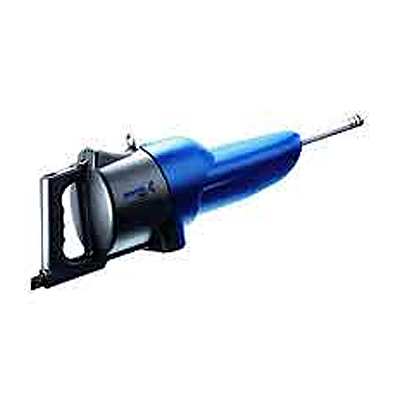

    Система Acoustic Eye для контроля труб теплообменников и парогенераторов
  • /images/all/3/305/big/img_14.jpg

ЦЕНА С НДС: по запросу


В КОРЗИНУ


Новейшая система Acoustic Eye для контроля труб теплообменников

Acoustic Eyesite™ - новая технология неразрушающего контроля для инспекции труб теплообменников и парогенераторов, и т.д.

Система Acoustic Eye работает на принципе возбуждения акустической волны внутри трубы и приема отраженного сигнала от внутренних дефектов будь то: коррозия, эрозия, трещины, питтинговая коррозия, сквозное отверстие (утечки), блокировка сечения трубы, внутренняя деформация и т.д.

Отличительные особенности системы для контроля труб теплообменников и парогенераторов Acoustic Eye:

- Чувствительность метода чрезвычайно высока и составляет 0,038 мм сквозного отверстия.

- Все полученные сигналы сохраняются в памяти, а программное обеспечение автоматически выдает результат контроля. Не требуется долгой подготовки персонала, в отличие от вихретокового метода.

- Время контроля одной трубки составляет 10 секунд или менее.

- Инспекция может проводиться на трубах, имеющих внутренний диаметр от 6 мм до 115 мм.

- Трубы могут быть как прямые, так и U- образные, Г-образные, спиральные, т.е. различной геометрии.

- Материал трубок не имеет значения, т.е. контроль может осуществляться как на низколегированных, так и на нержавеющих сталях, композитных материалах, пластиках, и т.д.

- Длина труб может составлять до 100 м.

- Нет надобности проводить искатель по всей длине трубы, тем самым, избегая возможности застревания искателя в трубе. Контролируется 100% длины труб.

- В отчете указывается расстояние до дефекта, тип повреждения. В случае коррозии - % износа трубы, а при закупорке - степень засорения в %.

- Возможно получение 3D изображения контролируемого объекта с обозначением дефектов и их типа.

Устройство системы Acoustic Eye для контроля труб теплообменников и парогенераторов

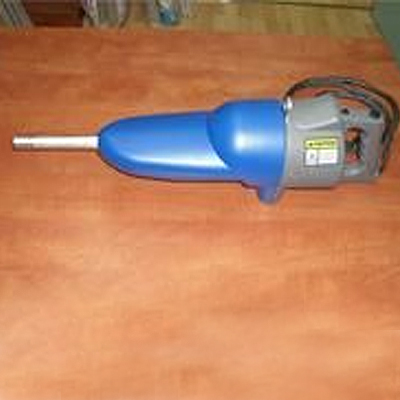

Система состоит из двух блоков: акустического датчика (генератор акустических сигналов и микрофон для приема отраженных импульсов от дефектов) и системного блока для обработки и анализа информации.

Датчик один - на все перечисленные диаметры труб. В зависимости от внутреннего диаметра контролируемой трубки меняется лишь адаптер, расположенный на конце датчика. В комплект поставки входит комплект адаптеров.
